PCIe SerDes 全流程实战

版图部分——环境介绍与版图绘制

1. 开发环境介绍

本项目以 Cadence Virtuoso Layout 作为版图编辑器，使用 Animate Preview 自动版图生成。因为对 UMC 28 nm 工艺库的熟悉度有限，且版图绘制的工作量较大，目前采用 Animate Preview 快速生成示例版图。自动生成的版图仅用于演示。

以下展示部分版图截图，供参考与讨论。

2.1 CML Driver版图

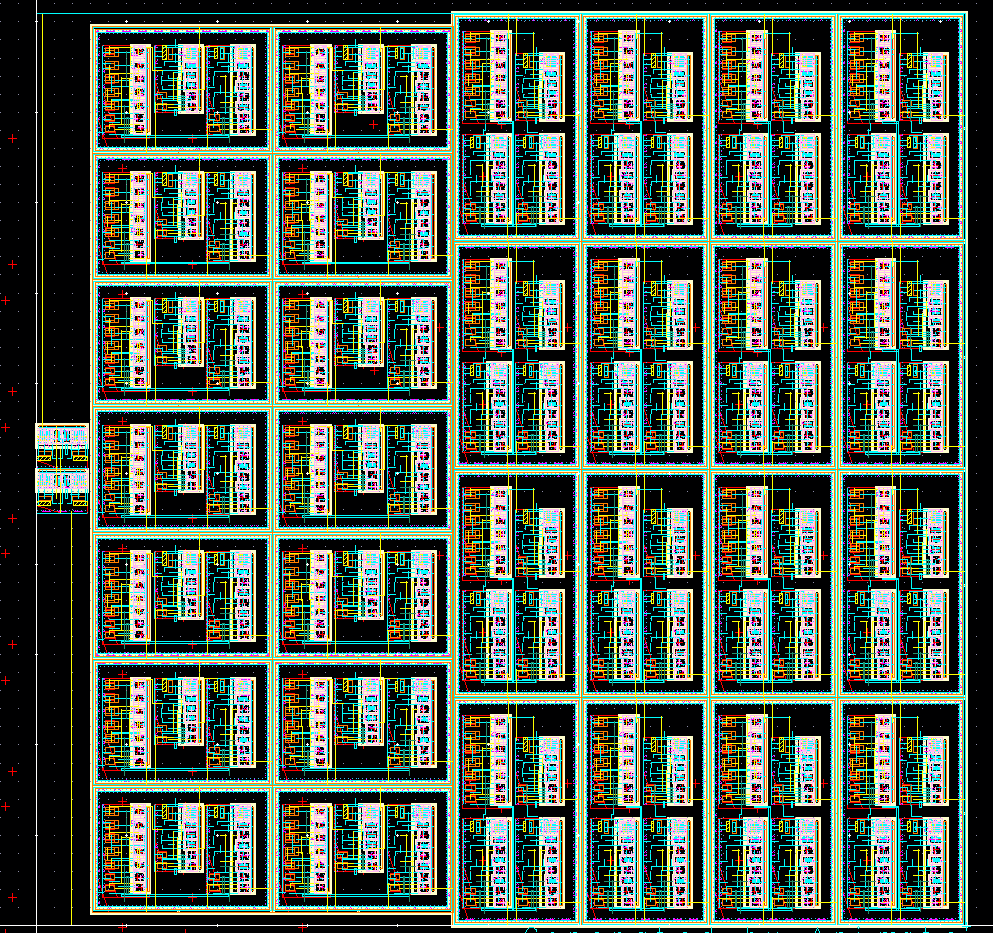

2.2 Serial32_2版图

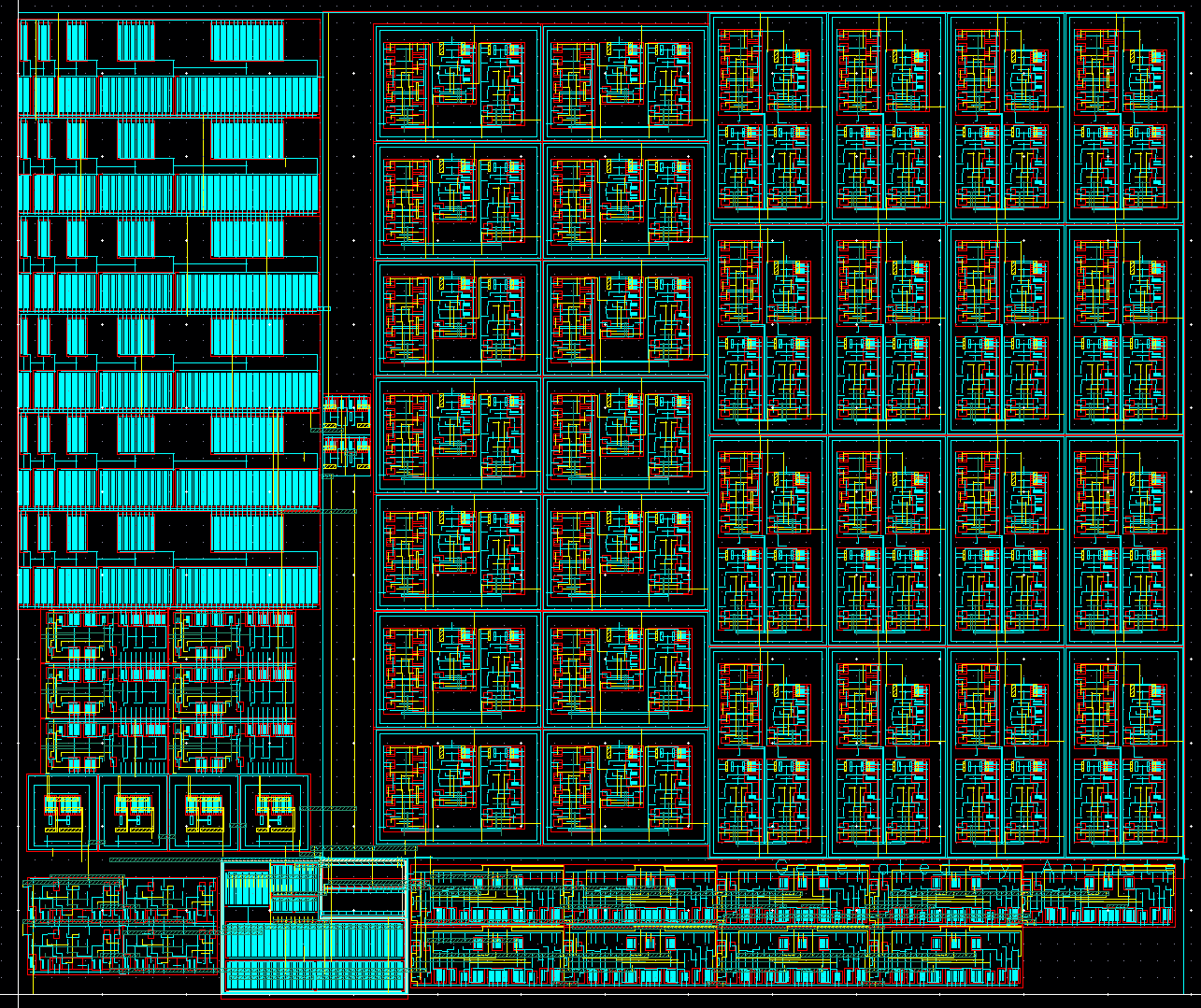

2.3 Serdes 16G NRZ TX部分整体版图
